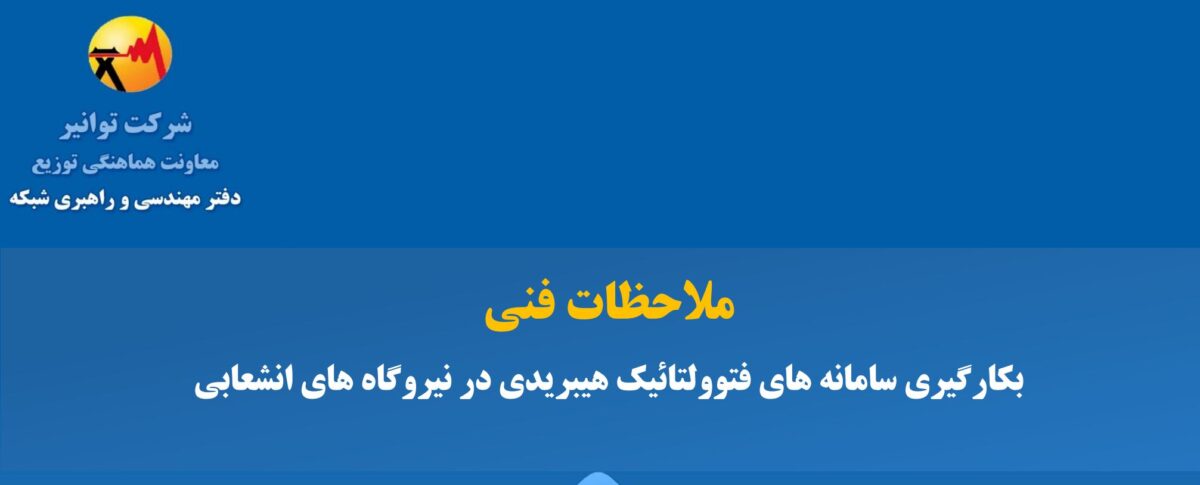

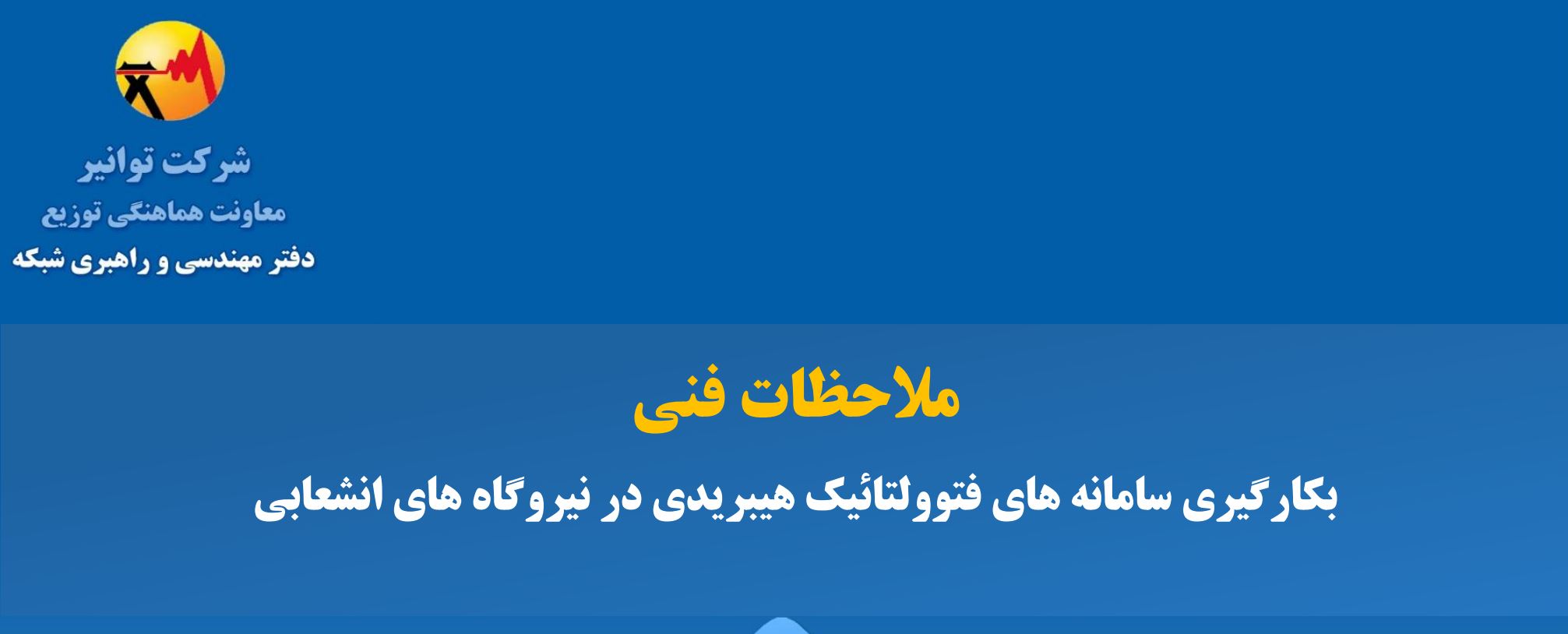

توسط : دستورالعمل ملاحظات فنی به‌کارگیری سامانه‌های فتوولتائیک هیبریدی در نیروگاه‌های خورشیدی انشعابی توسط شرکت توانیر منتشر شد.
در این سند به ملاحظات فنی به‌کارگیری سامانه‌های فتوولتائیک هیبریدی پرداخته شده است؛ لذا لازم است جهت طراحی و نصب سامانه فتوولتائیک هیبریدی که هدف اصلی آن‌ها فروش برق به شبکه بوده و برای پشتیبانی از بارهای ضروری خود در شرایط قطع شبکه از اینورتر فتوولتائیک هیبریدی استفاده می‌کنند، ملاحظات فنی عنوان‌شده در این سند رعایت شوند. لازم به ذکر است رعایت کلیه الزامات موجود در دستورالعمل‌های ساتبا برای سامانه‌های فتوولتائیک متصل به شبکه، برای سامانه‌های فتوولتائیک هیبریدی نیز الزام است.
ابلاغ استفاده از اینورترهای هیبریدی در نیروگاه‌های خورشیدی انشعابی
ملاحظات فنی سامانه‌های فتوولتائیک هیبریدی
- در سامانه‌های با ظرفیت بیش از ۵ کیلووات باید از اینورتر سه فاز استفاده شود (به‌جز موارد خاص با نظر شرکت‌های توزیع).
- حداکثر توان قابل نصب سامانه‌های فتوولتائیک هیبریدی مطابق با دستورالعمل‌های ساتبا و توانیر برای سامانه‌های فتوولتائیک متصل به شبکه تعیین می‌شود.
- اینورتر هیبرید در شرایط متصل به شبکه اجازه تزریق توان از شبکه به باتری را ندارد. همچنین در شرایط متصل به شبکه اجازه تزریق توان از باتری به شبکه وجود ندارد. تنظیم مودهای کاری، تنظیمات و پیکربندی اینورتر می‌بایست با توجه به این موضوع انجام پذیرد.
- برای استفاده از قابلیت تأمین بارهای ضروری توسط اینورتر هیبریدی، لازم است تا متقاضی از یک کلید انتقال اتوماتیک (ATS) استفاده نماید؛ ب گونه‌ای که در زمان قطعی برق شبکه، اتصال بار توسط کلید از منبع تغذیه اول (انشعاب شبکه برق سراسری) قطع شده و به منبع تغذیه دوم (خروجی بار ضروری اینورتر هیبریدی) متصل شود و مجدداً با وصل برق شبکه سراسری، عکس این عمل صورت پذیرد.
- کلید انتقال اتوماتیک (ATS) در سیستم‌های تک فاز باید هر دو سیم فاز و نول و در سیستم‌های سه فاز باید هر چهار سیم فاز و نول را بین دو منبع جابه‌جا نماید.
- لازم است از اتصالات اطمینان حاصل شود تا خروجی EPS اینورتر هیبریدی تحت هیچ شرایطی مستقیماً به شبکه متصل نگردد.
- اینورترهای فتولتائیک در هر دو نوع متصل به شبکه و هیبریدی دارای کلید قطع زیر بار در سمت DC هستند.
- درصورتی‌که اینورتر کلید قطع در سمت DC نداشته باشد، نصب کلید قابل قطع زیر بار در تابلوی DC لازم است.
- درصورتی‌که استفاده از RCD از سوی سازنده اینورتر الزامی اعلام شده باشد، باید حفاظت RCD نوع B در سمت AC نصب گردد.
- در صورت استفاده از اینورترهای هیبریدی سه فاز امکان عملکرد مناسب آن در بارهای سه فاز نامتعادل و همچنین تغذیه بارهای تکفاز بایستی فراهم باشد.
- تزریق توان راکتیو و ضریب توان کارکرد اینورترهای هیبریدی در شرایط متصل به شبکه مطابق دستورالعمل “اتصال منابع تولید پراکنده به شبکه برق ایران” شرکت توانیر، در نظر گرفته شود.
- بایستی اطمینان حاصل شود که مقدار THD ولتاژ خروجی EPS اینورتر هیبرید در شرایط قطع از شبکه کمتر از ۸ درصد باشد.
- نصب SPD در تابلوهای سمت DC و AC مطابق با دستورالعمل های فعلی ساتبا انجام می‌پذیرد.
- اینورترهای هیبریدی با مودهای مختلف می‌توانند بهره‌برداری شوند که به‌صورت نرم‌افزاری قابل تنظیم است. لازم است تنظیمات مودهای کاری اینورتر هیبریدی و توابع حفاظتی آن مطابق با الزامات این سند و با تأیید ناظر شرکت توزیع نیروی برق انجام شود.
- لازم به ذکر است کلیه تنظیمات اینورتر هیبریدی باید به تأیید شرکت توزیع برسد و بعد از تأیید، سامانه فتوولتائیک هیبریدی اجازه اتصال به شبکه را خواهد داشت. همچنین در تمام طول دوره بهره‌برداری، انجام هرگونه تغییر در تنظیمات اینورتر باید تحت مدیریت و نظارت شرکت توزیع باشد.
- در نیروگاه مبتنی بر اینورتر هیبریدی، اینورتر باید قابلیت ثبت تعرفه ۱.۸.۰ و تعرفه ۲.۸.۰ را داشته باشد.
- توان بارهای اضطراری باید از ظرفیت خروجی EPS اینورتر هیبریدی کمتر باشد. در اتصال بارهای موتوری باید اطمینان حاصل شود که خروجی EPS اینورتر هیبریدی قابلیت تأمین جریان راه اندازی بارهای موتوری را دارد.
- خروجی EPS باید به کلید قابل قطع زیر بار و همچنین حفاظت اضافه جریان مناسب مجهز گردد.
- نصب اینورتر هیبریدی و شرایط فیزیکی قرارگیری آن می‌بایست با توجه به دستورالعمل سازنده اینورتر و دستورالعمل‌های ساتبا انجام شود.
- موارد ایمنی، نگهداری و نصب باتری‌ها می‌بایست با توجه به الزامات سازنده و دستورالعمل‌های ساتبا رعایت شود.
- نوع باتری متصل به سیستم (سرب اسیدی یا لیتیومی) باید متناسب با مشخصات اینورتر هیبریدی باشد. برخی اینورترها قابلیت اتصال هر دو نوع باتری سرب اسیدی و همچنین لیتیومی را دارا می‌باشند.
- برای اتصال باتری‌ها به اینورتر هیبریدی، مشخصات مجموعه باتری‌ها از نظر ولتاژ و همچنین حداکثر جریان شارژ و دشارژ باید در محدوده مجاز اعلام‌شده از طرف سازنده اینورتر باشد.
- در مسیر بین باتری و اینورتر هیبریدی، به‌کارگیری کلید DC قابل قطع زیر بار متناسب با ظرفیت باتری ضروری است. این کلید باید هر دو قطب مثبت و منفی را قطع نماید. همچنین حفاظت اضافه جریان برای مسیر باتری لازم است.
- تجهیز حفاظت اضافه جریان باتری باید حداقل دارای ولتاژ نامی ۱۲۵ درصد ولتاژ نامی باتری‌ها باشد. همچنین قدرت قطع آن بیشتر از جریان اتصال کوتاه مجموعه باتری باشد و تا حد امکان نزدیک به مجموعه باتری نصب شود.
- لازم است اجرای سیستم زمین و هم‌بندی مطابق با دستورالعمل های سازنده اینورتر، استانداردهای ملی و بین‌المللی نظیر دستورالعمل‌های سازمان نظام مهندسی، ساتبا و توانیر انجام شود.
- لازم است نول شبکه و سیستم زمین تنها در یک نقطه و در تابلوی کنترل تولید و کنترل مصرف به هم متصل شوند.
- وجود رله اتصال نول به ارت در اینورترهای هیبریدی الزامی است. این رله در زمان قطع شبکه نول و ارت را به هم متصل و پس از وصل مجدد شبکه، اتصال را قطع می‌نماید.
- در تابلوی انتقال اتوماتیک (ATS) اینترلاک مناسب با توجه به ملاحظات فنی این سند می‌بایست پیاده‌سازی شود.
- موازی‌سازی دو یا چند اینورتر هیبریدی مطابق با دستورالعمل سازنده اینورتر مجاز است.
دانلود سند ملاحظات فنی به‌کارگیری سامانه‌های فتوولتائیک هیبریدی در نیروگاه‌های انشعابی
